Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Aço inoxidável | União: | Soldagem |
|---|---|---|---|
| Espessura do material: | 0,08-0,2mm | Comprimento lateral da célula: | 0.8-25 milímetros |
| Altura: | 3-250mm | Modelagem: | Corte de fio |
| Nota: | SS316L |

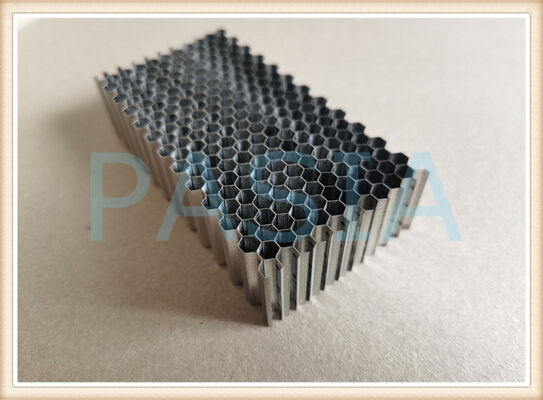

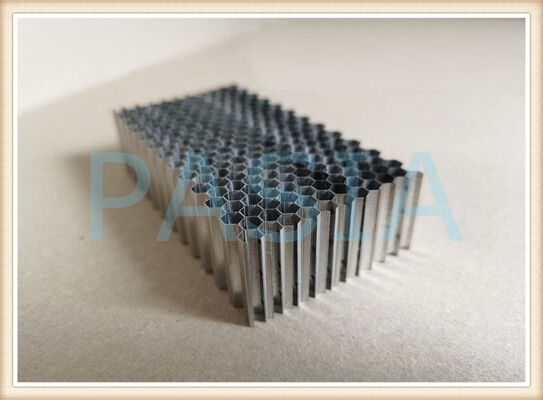

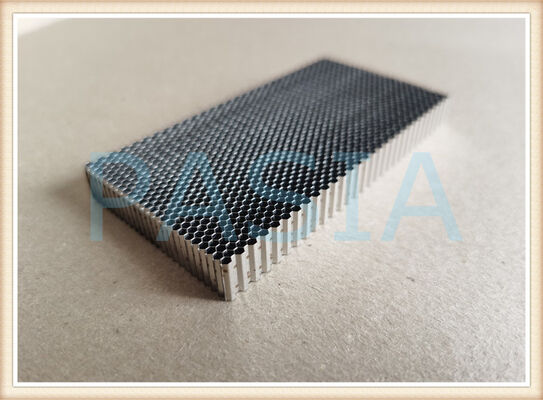

316L Corpo de favo de mel de aço inoxidável cortado por fio Soldado
316L Wire Cut Stainless Steel Honeycomb Core Welded is welded of multiple corrugated stainless-steel sheets as per to accurate pre-determined cell size while the corrugating is processed on a gear press with the sheets delivery from a roller of rolled stainless-steelPara a forma especial e a pequena quantidade necessária, um processo de corte de fio deve ser usado para obter o propósito desejado.Dispositivo de soldagem ponto é três eletrodos na parte superior, que transporta cinco pontos de soldagem através da largura da tira de chapa de metal ondulado.Há cinco soldadores em cada área unidade para se certificar de que a força é suficiente e uniformemente distribuído com base em eletrodos de soldagem de pilha e resistênciaO núcleo de favo de mel requer geralmente uma boa precisão do processo de soldagem, alto controlo de equipamento no produto e rigoroso controlo de qualidade durante o processo.O favo de mel de aço inoxidável é usado principalmente na indústria aeroespacial., de grande aplicação industrial e áreas civis, com a estrutura composta de folhas especiais (placas).O feixe de mel de aço inoxidável é soldado entre as áreas conjuntas das formas hexagonais.
Especificações
| Tamanho da célula (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| Intervalo de altura (mm) | 50-450 | 50-450 | 50 a 150 | 50 a 150 | 5 a 100 | 5-90 | 5 a 60 | 5 a 60 | 3 a 30 | 3 a 25 |
| Espessura da folha (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| Densidade cúbica (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Materiais | SS304, SS316 ou SS316L | |||||||||
| Solução | Soldadura por ponto com uma área de cinco pontos ou soldadura a laser | |||||||||
| Formas | Forma personalizada disponível não limitado a anel, placa, loop etc | |||||||||
Propriedades
O núcleo de favo de mel soldado, não importa qual seja o material, como alumínio, aço inoxidável, aço, titânio, etc., possui melhores propriedades mecânicas em relação ao núcleo de favo de mel colado produzido regularmente.Então ele desempenha significativamente melhor novamente o favo de mel comum ligado por adesivo na força, módulo, resistência à corrosão, estabilidade dimensional, etc. No entanto, em geral, estas variáveis críticas de desempenho devem ser avaliadas: material, fluxo de ar e atenuação.
1Composição do material
O grau de aço inoxidável deve ser considerado de acordo com a aplicação real. Outros materiais personalizados que não o aço inoxidável estão disponíveis mediante pedido.
Durabilidade
O tipo e a qualidade do material são os primeiros aspectos a serem avaliados, em seguida, o revestimento, discutido em profundidade mais tarde, pode melhorar a durabilidade.
Peso
O material, a estrutura e a espessura do material podem afectar o peso total da peça.
2Resistência à corrosão
Normalmente, o latão e o aço inoxidável devem ser usados em ambientes de corte.
3. Desempenho de blindagem
Diferentes tipos de materiais de núcleo de favo de mel têm diferentes desempenhos elétricos,devido às propriedades inerentes do material de base, bem como aos diferentes processos de fabrico utilizados durante a formação de favos de melPor conseguinte, diferentes desempenho de blindagem EMI podem ser realizados.O revestimento pode melhorar a blindagem do favo de mel.
Os requisitos específicos de atenuação podem ser atendidos através de ligas revestidas ou não revestidas.Cimento-chumbo e zinco.
4. Fluxo de ar e atenuação
O fluxo de ar e a atenuação são inversamente proporcionais. Células de favo de mel infinitamente grandes resultam em atenuação infinitamente pequena (e vice-versa).Os requisitos de desempenho do fluxo de ar são calculados para satisfazer as necessidades de desempenho térmico do conjunto no qual a abertura de ventilação deve ser instalada.Uma vez determinado o fluxo de ar, a atenuação e outros requisitos podem ser avaliados.A espessura padrão é 1/41/2" e 1", sendo 1/4" o mais comum.
Aplicação
• aparelhos e filtros de regulagem de fluxo de ar, água e gás
• EMI/RF Shielding: instrumentos científicos, instalações sensíveis e endurecimento por HEMP.
• Tabelas para jatos de água
• separadores de luz
• peças estruturais de gabinetes eletrónicos, aeronaves, inversores de força, bicos de escape
• vedações de favo de mel para motores de aviões e vedações para turbinas de produção de energia
