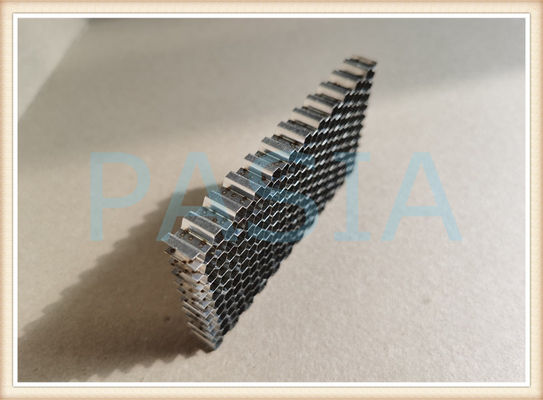

Compressor Soldado Fecho de Fava de Mel Turbina de Gás de Alta Temperatura

Turbina a gás com compressor

P: Em que se diferencia uma foca-de-fava-de-mel de uma foca-de-labirinto?

R: Os selos de labirinto tradicionais dependem apenas de um caminho tortuoso para restringir o fluxo, o que pode gerar um turbilhão de gás desestabilizador.quebrar o fluxo circunferencial em pequenos redemoinhos dentro de cada célula hexagonal, reduzindo de forma mais eficaz as fugas e eliminando a "inestabilidade rotordinâmica" frequentemente associada às vedações de labirinto de alta velocidade.

A vedação de favo de mel é uma estrutura de vedação metálica especializada projetada para reduzir drasticamente o fluxo de ar e a fuga de vapor nos motores de aviação, turbinas a gás e turbinas a vapor.Ao contrário da tradicional vedação de labirinto, o inovador núcleo de favo de mel, composto por células hexagonais interconectadas, cria quedas de pressão controladas e interrompe o redemoinho de gás circunferencial, evitando efetivamente forças desestabilizadoras do rotor.

Ao integrar revestimentos abrasivos avançados pulverizados com plasma e tecnologias de solda a vácuo, os selos modernos de favo de mel permitem uma distância operacional próxima de zero entre componentes estáticos e rotativos.O resultado é um aumento significativo da eficiência térmica, redução do consumo de combustível e redução das emissões de CO2 sem comprometer a integridade estrutural sob cargas térmicas extremas (até 950°C/1740°F).

A vedação de honeycomb de aço inoxidável soldada é fabricada a partir do núcleo de honeycomb que está sendo usado em motores modernos de turbinas a gás ou turbinas de energia.É uma parte necessária para as máquinas de turbina modernasCom base na estrutura de favo de mel, o desbordamento do fluido de trabalho nas aberturas radiais é minimizado, a eficiência relativa é aumentada,O consumo de combustível deve ser reduzido em 5% e o desgaste abrasivo da secção de fluxo da turbina deve também ser reduzido..

Projetado para precisão especificações técnicas

A nossa linha de produtos de focas de favo de mel suporta as seguintes especificações flexíveis:

Aplicações:

· Aerospace & Aviation Sealing: Ideal para compressores de motores a jato de aeronaves e capas de turbinas.

· Turbinas a gás para geração de energia: utilizadas em centrais elétricas de ciclo combinado para minimizar o vazamento parasitário de vapor, o que reduz o calor médio

Consumo de cerca de 5 gramas por quilowatt-hora de carvão padrão.

· Turbinas a vapor industriais: Melhora a estabilidade do rotor e a desumidificação nas pontas das lâminas, protegendo os componentes da erosão por umidade.

· Dirigidores de fluxo de túnel de vento e compressor: asseguram o fluxo de ar laminar e reduzem as perdas aerodinâmicas nas instalações de ensaio de alta velocidade.

· EMI/RFI Shielding: A estrutura metálica de favo de mel também atua como uma abertura de proteção contra interferências eletromagnéticas (EMI) em gabinetes eletrónicos sensíveis.

Quão eficiente é uma foca de favo de mel?

· Redução das fugas: em comparação com as vedações de labirinto, a vedação de favo de mel reduz em média de 30% a 50% as fugas volumétricas de vapor/ar (mantendo, ao mesmo tempo, espaços mais finos).

· Eficiência térmica: Para turbinas a vapor supercríticas de 600 MW, a substituição de vedações tradicionais por variantes de favo de mel reduz o consumo de calor em cerca de 5 gramas de carvão padrão por kWh.

· Duração de vida útil: devido à excelente resistência à abrasão e à adaptabilidade dinâmica, a vida útil de um selo de favo de mel é tipicamente mais do dobro da de selos de pente comum,Reduzir significativamente o tempo de inatividade da manutenção.

Por que escolher este selo de favo de mel ¢ Experiência do mundo real (foco da EEAT)

Não somos um simples distribuidor de componentes, mas um fabricante original com profundas capacidades de P&D e produção em produtos de favo de mel:

· Experiência interna: Com mais de 11 anos de experiência na concepção, fabrico e usinagem de precisão de estruturas metálicas de favo de mel,Nós tratamos de forma independente de tudo, desde componentes de motores aeronáuticos de micro-células de honeycomb até anéis de vedação de turbinas de vapor em grande escala..

· Tecnologias proprietárias: Somos um dos poucos fabricantes da indústria que opera simultaneamente linhas de produção automáticas de soldagem a laser e tecnologia de soldadura a vácuo.A brasagem a vácuo garante uma ligação excepcionalmente forte entre o núcleo do favo de mel e a placa de suporte..

· Garantia da Qualidade: Implementamos estritamente os padrões internacionais de gestão da qualidade e mantemos o GB/T 19001‐2016 / ISO 9001:Certificação 2015 e certificação GJB 9001C‐2017 (Norma Nacional da China), assegurando a qualidade de "grade" dos nossos produtos.

· Estudos de casos globais Evidências de primeira mão: os nossos selos de favo de mel foram aplicados com êxito num projecto de modernização de centrais de energia a gás na Ásia Sudeste,A utilização de um motor de aviãoEm um caso, ajudamos um fornecedor de manutenção de turbina a gás a reduzir o vazamento da tampa do rotor em 37%,prolongando significativamente a vida útil do ciclo térmico das lâminas.

Vantagens
