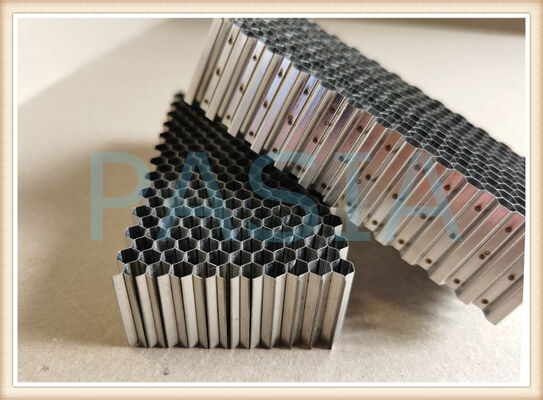

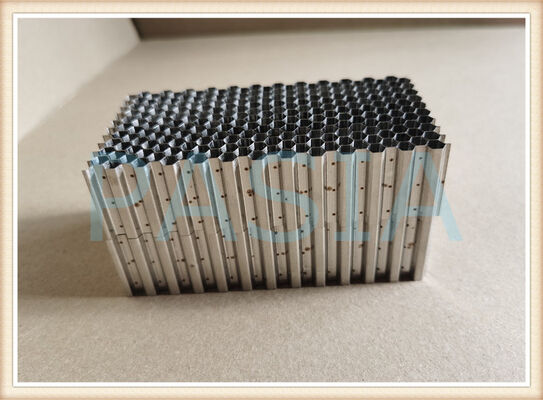

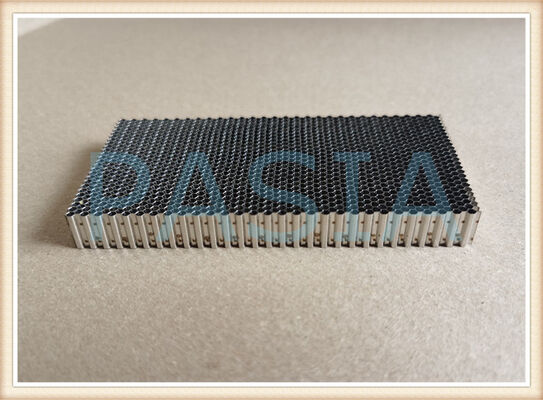

Anel de vedação em favo de mel de tamanho de célula personalizado de 0,8-3 mm para motor aeroespacial

Tamanho de Célula Personalizado 0,8-3mm Anel de Vedação em Favo de Mel para Aero-motor

O Anel de Vedação em Favo de Mel Pasia com Tamanho de Célula Personalizado de 0,8–3mm é um componente de vedação de caminho de gás projetado com precisão, especificamente para aplicações em aero-motores. Instalado na ranhura anular ao redor do eixo na parede interna da carcaça do motor, este anel de vedação é usado para vedar a folga radial entre as pás rotativas e a parede do motor, reduzindo o vazamento de ar e, assim, melhorando a eficiência do motor enquanto diminui o consumo de combustível.

A característica definidora deste produto é sua geometria de célula em favo de mel personalizável — com diâmetros de célula disponíveis de 0,8 mm a 3,0 mm e profundidades de até 13 mm — permitindo uma correspondência precisa com as dimensões das pás do rotor para um desempenho de vedação ideal.

2. Tamanhos de Célula Personalizáveis — Precisão Combinada com Suas Pás

O tamanho da célula hexagonal no anel de vedação depende diretamente das dimensões das pás do rotor. Nosso produto oferece uma gama completa de tamanhos de célula personalizados para atender a diversas plataformas de motores e geometrias de pás:

Diâmetro da Célula Aplicação Típica Benefício Chave
0,8 mm Estágios de turbina de pequena pá / alta velocidade Resolução de vedação mais fina, redução máxima de vazamento
1,0–1,6 mm Estágios de compressor e turbina de médio alcance Desempenho equilibrado e fabricabilidade
2,0–3,0 mm Estágios de pá grande / baixa pressão Abrasividade ideal e acomodação de folga

Os tamanhos das células podem ser personalizados incrementalmente dentro da faixa de 0,8–3,0 mm para corresponder precisamente às suas dimensões específicas da ponta da pá. As opções padrão disponíveis incluem 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 2,5 mm e 3,0 mm.

As opções de espessura da folha variam de 0,05 mm a 0,13 mm, proporcionando flexibilidade para vários requisitos de resistência e desgaste.

Nossa linha de produtos de vedação em favo de mel suporta as seguintes especificações flexíveis:

Aplicações:

· Vedação Aeroespacial e de Aviação: Ideal para compressores de motores a jato de aeronaves e carenagens de turbinas.

· Turbinas a Gás para Geração de Energia: Usado em usinas de ciclo combinado para minimizar o vazamento de vapor parasita, o que reduz o consumo médio de calor

em aproximadamente 5 gramas por quilowatt-hora de carvão padrão.

· Turbinas a Vapor Industriais: Melhora a estabilidade do rotor e a desumidificação nas pontas das pás, protegendo os componentes da erosão pela umidade.

· Túnel de Vento e Direcionadores de Fluxo de Compressor: Garante o fluxo de ar laminar e reduz as perdas aerodinâmicas em instalações de teste de alta velocidade.

· Blindagem EMI/RFI: A estrutura metálica em favo de mel também atua como uma ventilação de blindagem contra interferência eletromagnética (EMI) em gabinetes eletrônicos sensíveis.

Quão Eficiente é uma Vedação em Favo de Mel?

· Redução de Vazamento: Comparado com vedações labirínticas, a vedação em favo de mel reduz o vazamento volumétrico de vapor/ar em uma média de 30%-50% (enquanto mantém folgas mais finas).

· Eficiência Térmica: Para turbinas a vapor supercríticas de 600 MW, a substituição de vedações tradicionais por variantes em favo de mel reduz o consumo de calor em aprox. 5 gramas de carvão padrão por kWh.

· Vida Útil de Serviço: Devido à excelente resistência à abrasão e adaptabilidade dinâmica, a vida operacional de uma vedação em favo de mel é tipicamente mais do que o dobro da de vedações de pente comuns, reduzindo significativamente o tempo de inatividade de manutenção.

Por que Escolher Esta Vedação em Favo de Mel — Expertise do Mundo Real (Foco EEAT)

Não somos um simples distribuidor de componentes, mas um fabricante original com profundas capacidades de P&D e produção em produtos em favo de mel:

· Expertise Interna: Com mais de 11 anos de experiência em projeto, fabricação e usinagem de precisão de estruturas metálicas em favo de mel, lidamos independentemente com tudo, desde componentes de aero-motor com microcélulas em favo de mel até anéis de vedação de turbinas a vapor em larga escala.

· Tecnologias Proprietárias: Somos um dos poucos fabricantes do setor que opera simultaneamente linhas de produção de soldagem a laser automática e tecnologia de brasagem a vácuo. A brasagem a vácuo garante uma ligação excepcionalmente forte entre o núcleo em favo de mel e a placa de suporte — ela não delaminará mesmo sob vibração contínua de alta temperatura.

· Garantia de Qualidade: Implementamos rigorosamente padrões internacionais de gestão de qualidade e possuímos a certificação GB/T 19001-2016 / ISO 9001:2015, bem como a certificação GJB 9001C-2017 (Padrão Nacional da China), garantindo qualidade de "grau A" para nossos produtos.

· Estudos de Caso Globais — Evidências em Primeira Mão: Nossas vedações em favo de mel foram aplicadas com sucesso em um projeto de retrofit de usina de turbina a gás no Sudeste Asiático, bem como na cadeia de suprimentos de MRO (Manutenção, Reparo e Revisão) de aero-motores na China. Em um caso, ajudamos um provedor de manutenção de turbinas a gás a reduzir o vazamento da folga da ponta do rotor em 37%, estendendo significativamente a vida útil do ciclo térmico das pás.
