Detalhes do produto:
Condições de Pagamento e Envio:
|
| Al grau: | 5052 | Tamanho em mm*mm: | 1200*2400 ou personalizado |
|---|---|---|---|
| Resistência à corrosão: | Anodizados, passivados | Aplicativo: | absorção de impacto |
| Nome do produto: | atenuador de impacto | Grossura: | até 80 mm |

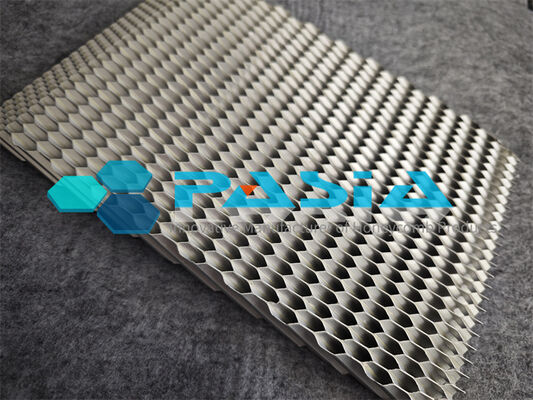

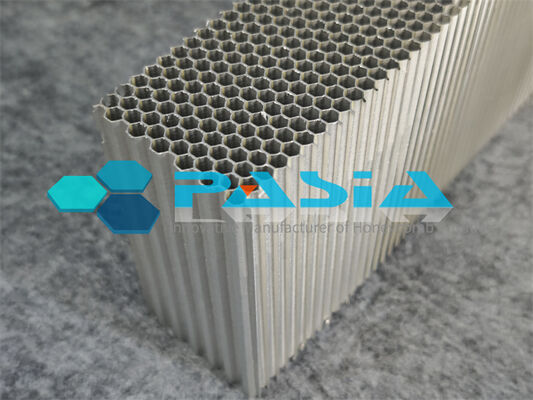

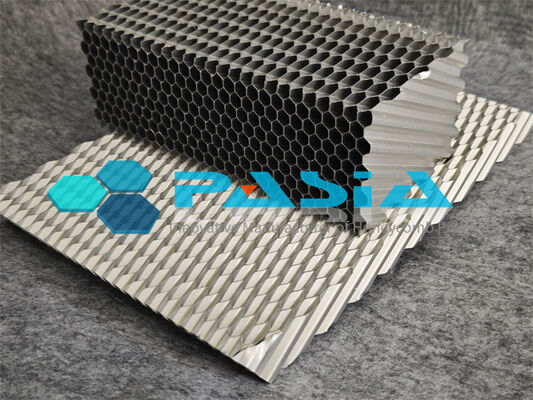

Absorvedor de Energia de Alumínio com Colmeia Certificado ISO 9001 com Dimensões Pré-Cortadas Personalizadas e Tamanho de Célula Expandido para Encaixe de Suporte de 4 Pinos em Bonecos de Teste de Colisão
Dispositivos Antropomórficos de Teste (ATDs) — comumente conhecidos como bonecos de teste de colisão — são usados em todo o mundo para a avaliação de sistemas de retenção de segurança automotiva em testes de colisão. Esses dispositivos de teste regulamentados, regidos pelas especificações Hybrid III no Código de Regulamentos Federais dos EUA (Parte 572, Subparte E) e Regulamentos Europeus ECE, exigem procedimentos rigorosos de certificação para garantir um desempenho consistente e repetível.
Nosso Absorvedor de Energia de Alumínio com Colmeia Certificado ISO 9001 é projetado especificamente para criar o pulso de desaceleração preciso necessário para os testes de certificação de flexão-extensão do pescoço do ATD. Cada bloco é testado e certificado internamente para garantir resultados de teste consistentes e repetíveis.
---
Especificações Técnicas
Parâmetro Especificação
Material Liga de Alumínio série 3003, perfurada
Resistência à Compressão Rc 0,30 MPa ±10%
Densidade 28,8 kg/m³
Tamanho Padrão da Célula 19 mm (¾ polegada)
Tamanho de Célula Sub-Expandida (4 Pinos) ~11/16 polegada (mediante solicitação)
Dimensões Padrão L 1250 × C 1250 mm
Espessuras Padrão T1 = 152,4 mm (6 polegadas); T2 = 76,2 mm (3 polegadas)
Formato de Fornecimento Fatias, tiras ou dimensões pré-cortadas conforme requisitos do cliente
---
Design de Encaixe de Suporte de 4 Pinos
Um diferencial chave deste absorvedor de energia é sua opção de tamanho de célula sub-expandida — disponível mediante solicitação a aproximadamente 11/16″ — que é especificamente calibrada para melhor se ajustar aos suportes de 4 pinos usados em fixações de montagem de ATD. Este recurso de design garante:
· Engajamento seguro com estruturas de suporte de 4 pinos padrão
· Alinhamento preciso durante as configurações de teste de flexão-extensão do pescoço
· Geração de pulso confiável sem movimento ou deslocamento indesejado
---
Dimensões Pré-Cortadas Personalizadas
Reconhecendo que cada protocolo de teste e configuração de boneco apresenta requisitos únicos, nossos absorvedores de energia são fornecidos como:
· Fatias — seções de espessura uniforme para testes padronizados
· Tiras — formatos de largura estreita para configurações de fixação específicas
· Blocos pré-cortados — dimensões personalizadas de acordo com as necessidades do cliente
Essa flexibilidade permite que laboratórios e instalações de teste peçam exatamente o que precisam, eliminando o desperdício de material e garantindo que o absorvedor se encaixe perfeitamente nas fixações de teste existentes.
---
Garantia de Qualidade
· Certificado ISO 9001 — Todos os produtos de colmeia de alumínio são projetados e fabricados de acordo com a norma ISO 9001
· Certificação Interna — Cada bloco é testado para garantir resultados consistentes e repetíveis nos testes de certificação do pescoço do ATD
· Desempenho Rastreável — Resistências à compressão certificadas garantem pulsos de desaceleração confiáveis para testes de conformidade regulatória
---
Contexto de Aplicação
Teste de Flexão-Extensão do Pescoço — A certificação do ATD requer testes de extensão/flexão do pescoço para garantir o desempenho certificado do boneco. Nossos absorvedores de energia de colmeia de alumínio são a solução padrão da indústria para criar o pulso de impacto controlado que valida as características de resposta do pescoço do boneco.
Além da segurança automotiva, os ATDs também são utilizados em testes de cadeiras de rodas, avaliação de equipamentos médicos e avaliações de segurança de equipamentos esportivos — tornando nossos absorvedores de energia componentes versáteis em todo o ecossistema de testes de segurança mais amplo.
Especificações:
Os Absorvedores de Energia de Colmeia Pasia podem ser fornecidos com base no tamanho da célula, espessura e camada da folha, grau do alumínio, largura e comprimento, etc. A forma e as peças também podem ser personalizadas conforme solicitação do cliente. A resistência à compressão pode ser alcançada com base no desempenho da espessura da folha e estrutura especial.
| Faixa de Densidade (libra por pé cúbico) | Faixa de tamanho de célula (diâmetro em polegadas) | Liga | Espessura da folha (mm) | Camadas de folha |
| 1-10 | 1/8, 1/4, 3/8, 3/4, 3/16 etc | 3003/5052 | 0,04, 0,05, 0,06, 0,08, 0,1 | Simples, dupla ou tripla |
| Lote de Amostra | Especificação | D1.5-(0.05+0.05)-3003 | |
| Cliente | Padrão | ||
| Valor Requerido | Conclusão | Resistência à Compressão Plana: 9,6 MPa | |
| Testado por | Hora |
Item de Teste: Resistência à Compressão Plana de Colmeia de Alumínio
Dados de Teste
| Série | Nome da Amostra | Largura (mm) | Comprimento (mm) | Carga Máxima (N) | Resistência à Compressão (MPa) |
| Núcleo de Colmeia de Alumínio | 49,0 | 48,0 | 27487,99 | 9,70 | |
| Núcleo de Colmeia de Alumínio | 50,0 | 48,0 | 31790,69 | 9,57 | |
| Núcleo de Colmeia de Alumínio | 48,0 | 48,0 | 24778,45 | 9,59 | |
| Núcleo de Colmeia de Alumínio | 48,0 | 50,0 | 30205,60 | 9,52 | |
| Valor Máx | 50,0 | 50,0 | 31790,69 | 9,70 | |
| Valor Mín | 48,0 | 48,0 | 24778,45 | 9,52 | |
| X-bar | 48,8 | 48,5 | 28565,68 | 9,60 |
Curva de Teste:
