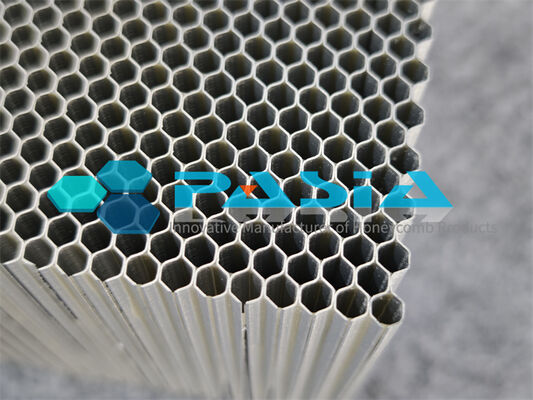

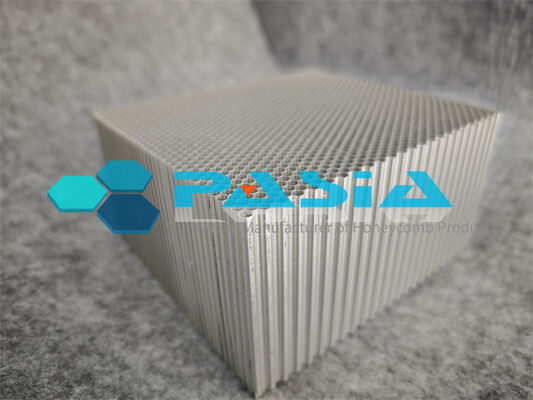

Honeycomb Haynes 214 1,0 mm Espessura Automática Laser Soldadura Selo Selo Turbina de gás Selo

Favo de mel Haynes 214 Selo de turbina a gás com vedação automática de soldagem a laser de 1,0 mm de espessura

1. Propriedades dos materiais

Haynes 214 é uma superliga de níquel-cromo-alumínio-ferro, reforçada por uma microliga exclusiva de ítrio. Apresenta excelente resistência à oxidação em temperaturas extremas de até 1260°C, juntamente com excelente resistência à carburação e à corrosão induzida pelo cloro. Com densidade de 8,05 g/cm³ e módulo de elasticidade de 217 kN/mm², o Haynes 214 é amplamente reconhecido como um material ideal para a fabricação de estruturas de vedação em favo de mel em turbinas a gás.

2. Processo automático de soldagem a laser

Este produto é fabricado com tecnologia avançada de soldagem a laser automática. A soldagem a laser, que emprega um feixe de laser de alta densidade de energia como fonte de calor, oferece vantagens distintas, incluindo alta densidade de energia, penetração profunda, alta eficiência, precisão e excelente controlabilidade. A folha Haynes 214 com 1,0 mm de espessura é moldada com precisão em uma estrutura celular hexagonal contínua em forma de favo de mel. Apenas alguns fabricantes em todo o mundo, equipados com brasagem a vácuo e instalações automáticas de soldagem a laser, podem alcançar uma produção em massa eficiente de produtos alveolares. O arame de soldagem 214® RTW™ fornecido pela Haynes International apresenta uma superfície especialmente tratada, garantindo alimentação suave do arame em equipamentos de soldagem automática e reduzindo o desgaste da ponta de contato.

3. Princípio de funcionamento

A vedação em favo de mel é um componente crítico de controle de fluxo em turbinas a gás. Seu princípio de funcionamento é manter uma folga extremamente pequena entre os dentes giratórios da vedação e o revestimento alveolar estacionário. As células em favo de mel reduzem significativamente o fluxo de vazamento através de efeitos de estrangulamento e vórtice no fluxo de gás. Durante a operação, ocorre um contato friccional inevitável entre os dentes da vedação e o favo de mel. A estrutura em favo de mel Haynes 214 oferece boa abrasividade, limitando as cargas térmicas durante a fricção e evitando danos aos dentes da vedação. Dependendo da posição de instalação, as vedações em favo de mel são classificadas principalmente em vedações de ponta, vedações de diafragma e vedações de extremidade de eixo.

4. Aplicações

Este produto é usado principalmente em conjuntos de vedação de seção quente de motores aeronáuticos, turbinas a gás industriais e turbinas a vapor. As aplicações específicas incluem vedações nas pontas das pás para reduzir perdas aerodinâmicas e melhorar a eficiência; a estrutura em favo de mel também proporciona efeitos de remoção de umidade, protegendo as lâminas da erosão pelo vapor. Além das turbinas a gás, as vedações em favo de mel Haynes 214 também são amplamente utilizadas em proteções contra chamas, combustores, conversores catalíticos, sistemas de incineração de resíduos médicos e outras aplicações estáticas onde a resistência à oxidação é crítica.

5. Casos de aplicação

Em pesquisas acadêmicas, os materiais de revestimento em favo de mel feitos de chapa Haynes 214 soldada com metal de adição à base de níquel BNi‑5 foram sistematicamente estudados por seu desempenho de fricção em alta velocidade. Experimentos mostram que o processo de brasagem afeta significativamente as propriedades mecânicas, especialmente após exposição a altas temperaturas de 1000°C. Na engenharia prática, as vedações em favo de mel feitas de Haynes 214 foram aplicadas com sucesso nos motores da aeronave U-2, na turbina a gás ucraniana GT25000 e nos motores a jato de caça J-10 chineses. Com melhorias contínuas nos procedimentos de microssoldagem a laser para superligas ultrafinas à base de níquel, essa tecnologia promete perspectivas de aplicação ainda mais amplas em equipamentos de última geração, como turbinas a gás.

Projetado para Precisão – Especificações Técnicas

Nossa linha de produtos de vedação em favo de mel suporta as seguintes especificações flexíveis:

Vantagens
