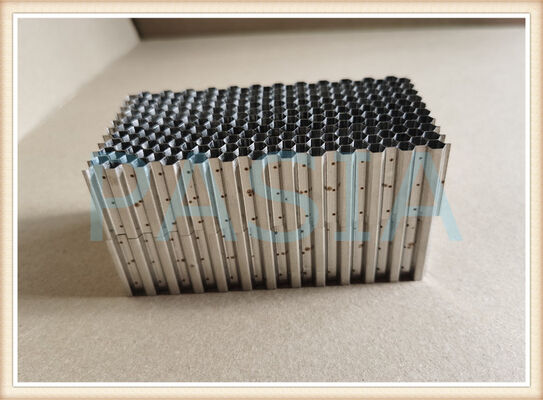

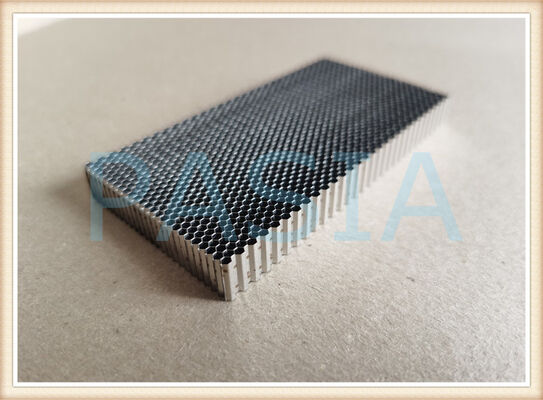

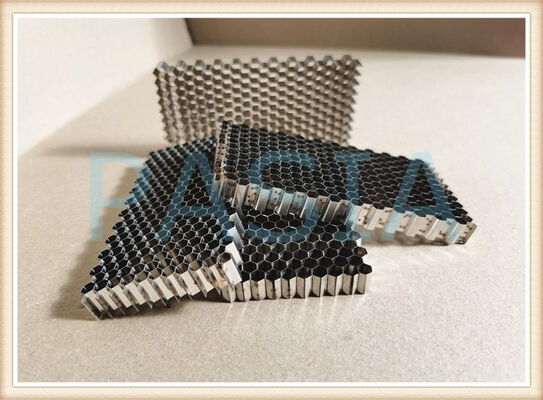

0,1 mm de espessura da placa 0,8 mm de comprimento lateral da célula, vedação de ponta de turbina a vapor soldada a vácuo em favo de mel

0.1 mm espessura da placa 0,8 mm comprimento do lado da célula vácuo brasado de honeycomb turbina a vapor vedação de ponta

A vedação de ponta da turbina a vapor de honeycomb com soldadura a vácuo é um componente de vedação abrável de engenharia de precisão projetado especificamente para controle de vazão da ponta da lâmina da turbina a vapor..Estrutura de célula hexagonal de 8 mm formada a partir de uma placa de superliga de 0,1 mm de espessura, este selo é fabricado através de tecnologia avançada de solda a vácuo para fornecer redução excepcional de vazamento, estabilidade do rotor,e longevidade operacional em ambientes de vapor de alta temperatura e alta pressão.

Com a sua geometria de micro-células e construção metálica robusta, este sistema de vedação oferece uma alternativa superior às vedações labirínticas tradicionais.oferecendo um controlo mais rigoroso do espaço livre e adaptabilidade dinâmica durante a operação da turbina.

Especificações do material

A tira de calibre fino de 0,1 mm permite a formação de células precisas, mantendo a integridade estrutural, enquanto a ultra-pequena tira 0.Geometria de células de 8 mm maximiza a área da superfície de vedação e melhora as características de amortecimento.

Tecnologia de processo ¥ Brazagem a vácuo

Este componente de vedação é fabricado usando a tecnologia de soldadura a vácuo, um processo de junção de alta precisão realizado em um ambiente de forno a vácuo controlado.

Benefício da característica do processo

Ambiente livre de oxigénio Impede a oxidação e a contaminação durante o ciclo de brasagem, garantindo a ligação metalúrgica imaculada

Distribuição uniforme do calor Garante uma qualidade de brasagem consistente em toda a estrutura do favo de mel

Controle de temperatura de precisão Alcança fluxo e umedecimento óptimos do metal de preenchimento sem superaquecer o material base

Alta resistência da articulação cria ligações robustas e à prova de vazamento entre o núcleo do favo de mel e o anel de apoio/estrutura de suporte

Mantenha a precisão dimensional das micro-células de 0,8 mm durante o ciclo de solda

A construção com solda a vácuo garante que a vedação da ponta do favo de mel mantenha a sua integridade estrutural sob ciclos térmicos extremos e vibrações mecânicas.

Características e vantagens do projeto

1. Geometria de micro-células (0,8 mm do lado da célula)

O tamanho excepcionalmente pequeno da célula (0,8 mm) cria uma matriz de vedação densa e bem estruturada que:

· Reduz significativamente a fuga de vapor através da abertura da ponta da lâmina

· Aumentar a superfície para melhor amortecimento das vibrações aerodinâmicas

· Proporciona uma abrasibilidade mais fina para uma distância máxima de circulação

2. Construção de paredes ultrafinas (0,1 mm de chapa)

A espessura da chapa de 0,1 mm permite:

· Construção leve com carga centrífuga mínima no rotor da turbina

· Resposta térmica rápida correspondente ao material da lâmina

· Melhoria da abrasibilidade ∙ as paredes finas desgastam-se de forma previsível durante a fricção inicial, criando um perfil de vedação óptimo

3. Diminuição e supressão de vibrações

A estrutura da célula do favo de mel fornece inerentemente:

· Excelente amortecimento mecânico, reduzindo as amplitudes de vibração da lâmina

· Supressão das vibrações estimuladas pelo fluxo de vapor (causa comum de fadiga de ciclo elevado)

· Melhoria da estabilidade do rotor em todo o envelope de funcionamento

4. Interface de vedação abrável

Durante o arranque da turbina e a operação transitória, a ponta da lâmina entra ligeiramente em contato com a superfície de vedação do favo de mel. O projeto da célula de 0,8 mm garante:

· Desgaste controlado e previsível do material de vedação

· Danos mínimos na ponta da lâmina

· Caminho de desvio óptimo auto-gerado

· Redução da fuga sem necessidade de ajuste manual do espaço livre

Benefícios do desempenho

Melhoria da métrica de desempenho / resultado

Redução de fugas Até 30~50% menos fugas de pontas em comparação com vedações labirínticas convencionais

A eficiência da turbina ganha 1·3% melhoria da eficiência do estágio (redução da taxa de calor)

Estabilidade do rotor Supressão das vibrações subsincronas e da instabilidade dos redemoinhos de vapor

Retenção de espaço limpo Mantenha espaços limpos apertados (tão baixos quanto 0,3 ∼ 0,5 mm radial) durante longos períodos de funcionamento

Resistência ao ciclo térmico Mantenha a integridade estrutural através de milhares de ciclos de arranque/paragem

Vida útil Vida útil prolongada dos componentes devido à resistência ao desgaste e à proteção contra a corrosão otimizadas

Projetado para precisão especificações técnicas

A nossa linha de produtos de focas de favo de mel suporta as seguintes especificações flexíveis:
