GH3536 Segmento de vedação de favo de mel para aplicação no estator do compressor

GH3536 Segmento de vedação de favo de mel para aplicação no estator do compressor

O segmento de vedação Honeycomb GH3536 é um componente de vedação de vias de gás de engenharia de precisão projetado especificamente para aplicações de estator de compressor em motores aeronáuticos e turbinas a gás.Fabricado a partir de folha de superliga de níquel GH3536 o equivalente chinês de Hastelloy X (UNS N06002) este segmento de vedação de favo de mel é soldado a vácuo a um anel de suporte ou segmento de suporte, formando um conjunto de vedação completo que reduz efetivamente a fuga entre os estágios, melhora a eficiência do motor e reduz o consumo de combustível.

GH3536 (anteriormente designado GH536) é uma superliga de níquel-cromo-ferro-molibdênio reforçada em solução sólida com excelente resistência à oxidação, resistência à corrosão,e boa formabilidade e soldabilidadeÉ uma das superligações mais utilizadas na fabricação de motores aeronáuticos e tem sido comprovada em serviço há mais de meio século.

2. Vantagens do material GH3536 Superliga

2.1 Composição e mecanismo de reforço

GH3536 é uma superliga forjada reforçada em solução sólida à base de Ni-Cr-Fe, com cromo e molibdênio como elementos de reforço primários.0 ¢ 200,0%), o que reduz efetivamente os custos das matérias-primas, mantendo simultaneamente um excelente desempenho em altas temperaturas.

Conteúdo de elementos (wt.%) Função
Níquel (Ni) Equilíbrio (≈47,5 ∼53%) Elemento de matriz, fornece estrutura austenítica estável
Cromo (Cr) 20,5%-23,0% Elemento principal para oxidação e resistência à corrosão a altas temperaturas
Molibdênio (Mo) 8,0−10,0% Elemento chave de reforço em solução sólida
Ferro (Fe) 17,0­20,0% Redução de custos, compatibilidade dos processos
Cobalt (Co) 0,5 ∼2,5% Reforço auxiliar, melhora a resistência ao arrastamento
Tungsténio (W) 0,2% 1,0% Reforço auxiliar

2.2 Principais propriedades dos materiais

· Temperatura de funcionamento: serviço a longo prazo inferior a 900°C; exposição a curto prazo até 1080°C
· Resistência à oxidação e à corrosão: Resistência excepcional à oxidação e aos meios corrosivos (incluindo gases e halogenetos que contenham enxofre)
· Formabilidade e soldabilidade: Excelente formabilidade em trabalho a frio e quente e desempenho de soldagem
· Resistência ao arrasto e à ruptura: resistência moderada ao arrasto e à ruptura abaixo de 900°C
· Microstrutura: matriz austenítica com carboidratos finos e uniformemente distribuídos de TiN e M6C
· Densidade: 8,28­8,3 g/cm3
· Intervalo de fusão: 1295 ∼1381°C

3. Design e características do produto

3.1 Estrutura do favo de mel

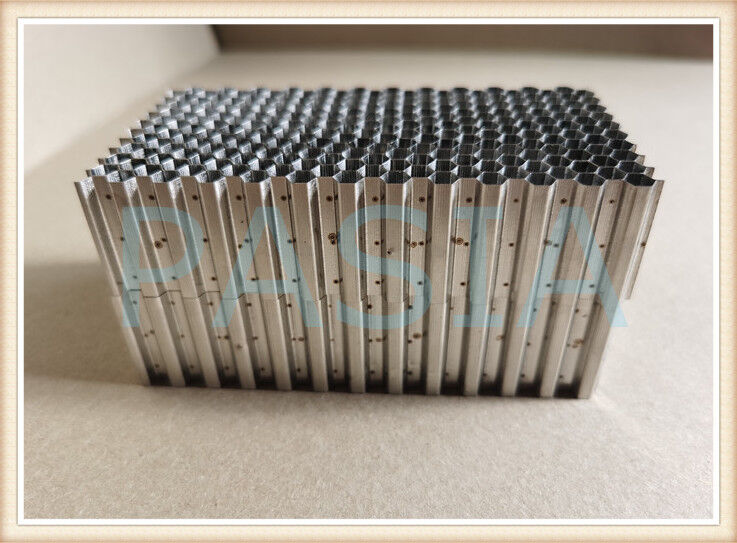

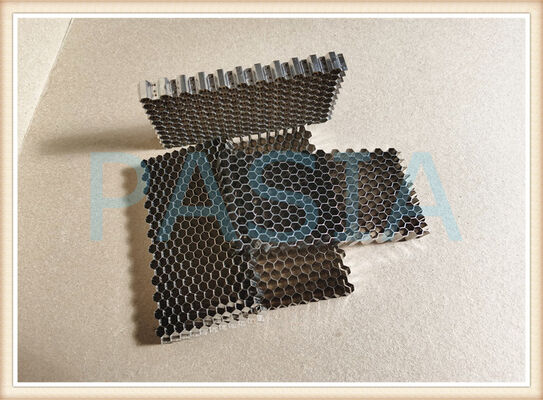

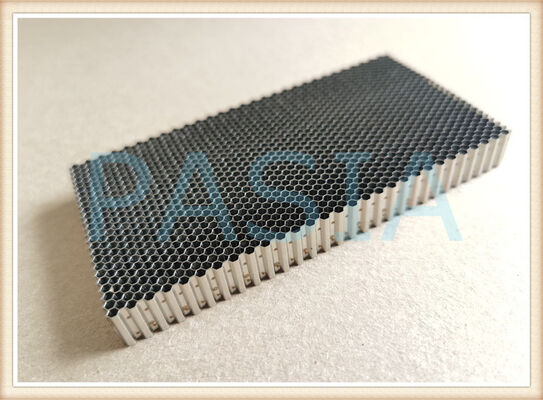

O segmento de vedação apresenta uma estrutura celular hexagonal regular de favo de mel, formada com precisão a partir de folha de superliga GH3536.

Especificação do parâmetro
Diâmetro da célula (círculo inscrito) 0,8 mm (personalizável até 3,0 mm)
Espessura da parede da folha 0,05 mm (ou 0,1 mm)
Geometria da célula Hexágono regular
Material do segmento de suporte Aço inoxidável ou superliga (GH4169, GH907, GH600, etc.)

3.2 Processo de brasagem

O núcleo de favo de mel é ligado ao anel de suporte ou ao segmento de suporte através de solda de vácuo de precisão usando ligas de solda à base de níquel, como o BNi-2.

Realizações de processos críticos:

· Taxa de obrigações: ≥ 99,5%
· Qualidade da interface: grãos finos, microstrutura uniforme, não corrosão da costura da brasagem
· Resistência mecânica: a resistência à tração do plano atinge 50 MPa; excelente resistência e tenacidade
· Duração da articulação (800°C): Duração de tração ≥ 315 MPa, Duração de cisalhamento ≥ 140 MPa

3.3 Princípio de vedação

Durante o funcionamento do compressor, as pontas da lâmina giratória cortam suavemente a estrutura do favo de mel sob força centrífuga, formando uma distância radial ótima.Este design de "usura ativa" permite que o núcleo do favo de mel funcione como uma camada abrasiva sacrificialOs selos de favo de mel podem reduzir a fuga em 50% a 70% em comparação com os selos de labirinto tradicionais.

4Especificações técnicas

4.1 Sistema de materiais

Características do material do componente
Núcleo de favo de mel GH3536 (Hastelloy X) Resistência à oxidação, formabilidade, capacidade a 900 °C
Anel de apoio / suporte GH4169, GH907, GH600 ou aço inoxidável
Preenchimento de solda BNi-2, BNi-4, BNi-5 à base de níquel, compatível com a solda a vácuo

4.2 Indicadores de desempenho

Valor do parâmetro
Temperatura máxima de funcionamento 900°C (a longo prazo); 1080°C (a curto prazo)
Redução das fugas de 50% a 70% em relação às vedações de labirinto tradicionais
Taxa de ligação ao favo de mel ≥ 99,5%
Resistência à tração do plano ≥ 50 MPa
Vida útil Compatível com os intervalos de revisão do motor

5. Aplicação do compressor estator

5.1 Instalação típica

O segmento de vedação de favo de mel GH3536 é instalado em conjuntos de estator de compressor, onde forma uma interface de vedação crítica entre as pás estáticas e as pontas rotativas da lâmina.É particularmente adequado para:

· Compressores de alta pressão (HPC)
• zonas de vedação de descarga do compressor
· vedação interestádio entre o rotor do compressor e o estator

5.2 Porquê GH3536 para estator de compressor

· Compatibilidade térmica: A secção do compressor apresenta gradientes de temperatura significativos GH3536 mantém a integridade estrutural durante toda a extensão de funcionamento
· Resistência à oxidação: Protege contra a oxidação do fluxo de ar de alta velocidade e alta temperatura
· Abradabilidade: A estrutura de favo de mel de parede fina de 0,05 mm proporciona um controlo óptimo do espaço livre da ponta da lâmina
· Confiabilidade comprovada: a GH3536 é uma liga madura com um extenso histórico de serviço em componentes hot-end de motores aeronáuticos

Projetado para precisão especificações técnicas

A nossa linha de produtos de focas de favo de mel suporta as seguintes especificações flexíveis:
