Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Papel Para-Aramida | Pensamento da folha: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Tamanho da célula: | 2, 3, 5, 8 mm | Dureza: | H18 |
| Altura: | Personalizado | Nome do produto: | Núcleo de favo de mel para-aramida |

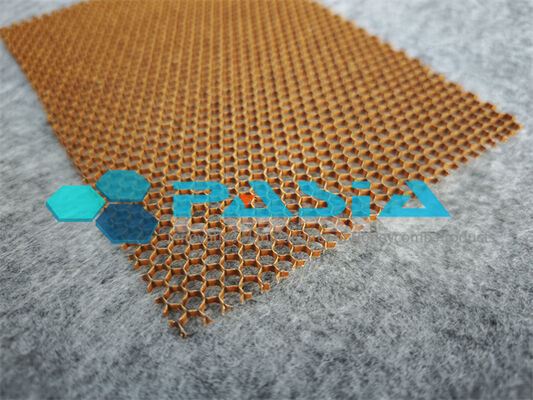

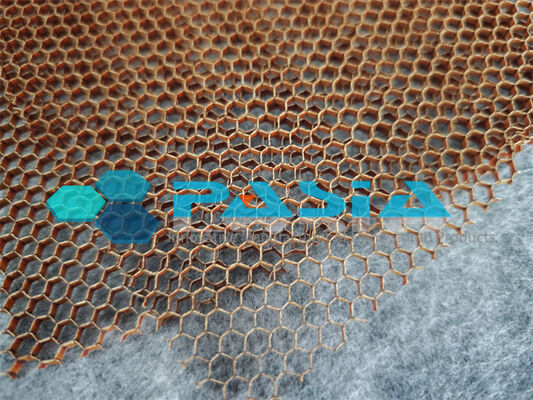

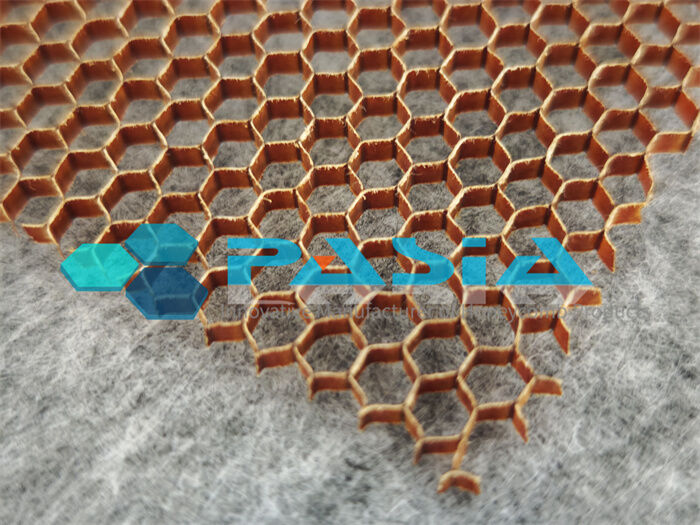

Favo de mel leve de aramida de alta rigidez para pás de rotor de helicóptero
As pás do rotor do helicóptero operam em um dos ambientes estruturais mais exigentes imagináveis: flexão constante, torção torcional, carga centrífuga e vibração – tudo isso enquanto estão sujeitas a forças aerodinâmicas que exigem retenção precisa da forma. O material do núcleo dentro da estrutura sanduíche da lâmina desempenha um papel decisivo na manutenção da rigidez, minimizando o peso e garantindo a resistência à fadiga.
Nosso favo de mel de aramida leve e de alta rigidez foi projetado especificamente para aplicações em pás de rotor. Ele oferece a rigidez específica excepcional necessária para resistir à flexão e torção da lâmina, a densidade ultrabaixa necessária para reduzir as cargas centrífugas no cubo e a resistência à fadiga para sobreviver a milhões de ciclos sem degradação.
Este não é um núcleo de uso geral. Este é um núcleo projetado para as demandas exclusivas do vôo de asa rotativa.
---
2. Por que o favo de mel de aramida para pás de rotor?
As pás do rotor requerem um material central que possa:
· Manter a forma sob flexão e torção aerodinâmica
· Sobreviver ao carregamento cíclico sem perda de rigidez ou fluência
· Absorver impactos de objetos estranhos (pássaros, detritos, granizo)
· Resiste à umidade e à corrosão em operações sob qualquer clima
· Adere de forma confiável a longarinas e películas compostas
· Permaneça leve para minimizar as forças centrífugas e melhorar a carga útil
O favo de mel de aramida satisfaz exclusivamente todos esses requisitos. Ao contrário do favo de mel de alumínio, ele não corrói nem sofre problemas galvânicos. Ao contrário dos núcleos de espuma, proporciona rigidez superior ao cisalhamento e desempenho à fadiga. Ao contrário do favo de mel de papel padrão, suas fibras de aramida oferecem alta resistência e tolerância a danos.
Os recursos regulares podem ser alcançados:
1. Excelente resistência a altas temperaturas, portanto o núcleo pode ser utilizado em temperaturas superiores a 200 ℃ para o processo de autoclave;
2. A faixa de densidade varia amplamente de 29-160 kg/m3 para atender a diferentes requisitos de estrutura de capacidade;
3. Possui resistência ao cisalhamento extremamente alta, especialmente em comparação com o material do núcleo de espuma, que é mais adequado para uso em estruturas leves.
4. Alta tenacidade, alta resistência a danos em comparação com outros materiais de núcleo em favo de mel;
Retardante de fogo, baixa emissão de fumaça, baixa toxicidade (de acordo com os mais rigorosos padrões de retardante de chama e fumaça da aviação);
5. Excelentes propriedades de fluência e fadiga, podem ser usadas a médio e longo prazo.
6. Alta resistência à umidade, pode ser usado em ambientes de alta umidade;
7. Fácil de processar, reduz o custo de produção;
8. Resistente à corrosão (não corroído pela umidade ou outro meio que esteja em contato com ele, nem pode reagir eletroquimicamente com a fibra de carbono, como um favo de mel metálico);
9. Isolamento acústico superior, comparado a materiais de metal e fibra de vidro;
10. Sob o mesmo peso, apresentam melhor isolamento térmico e desempenho de isolamento acústico, mais conforto e conservação de energia e proteção ambiental;
É fácil de processar e mais conveniente de operar do que o favo de mel de metal.
Propriedades Mecânicas do Núcleo Honeycomb Nomex
| Tamanho da célula do favo de mel (mm)) |
Densidade (Kg/m3) |
Resistência à compressão simples (MPa) | Propriedades de cisalhamento simples (Mpa) | ||||
| Material de núcleo puro | Estrutura sanduíche | Força | Módulo | ||||
| eu | C | eu | C | ||||
|
1,83 |
48 | 1,8 | 2.28 | 1,38 | 0,79 | 88 | 45 |
| 64 | 3.12 | 3,83 | 1,81 | 1.11 | 100 | 57 | |
|
2,75 |
32 | 0,92 | 1,0 | 0,79 | 0,46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1,48 | 0,86 | 121 | 54 | |
| 72 | 3,93 | 4.26 | 2,62 | 1,45 | 151 | 65 | |
Propriedades mecânicas do Nomex Honeycomb Core 2
| Tipo de núcleo | Densidade (kg/m3) |
Stab.comp.str (Mpa) |
Propriedades de cisalhamento L (Mpa) | Propriedades de cisalhamento W (Mpa) | |||||||
| Força | Módulo | Força | Módulo | ||||||||
| Tipo | Ind mínimo | Tipo | Ind mínimo | Tipo | Ind mínimo | Tipo | Ind mínimo | Tipo | Ind mínimo | ||
| 3.2-29 | 29 | 0,77 | 0,60 | 0,56 | 0,47 | 25,9 | 17.4 | 0,35 | 0h30 | 14,5 | 11.3 |
| 3.2-48 | 48 | 2,35 | 1,92 | 1.22 | 1.03 | 44,5 | 34,5 | 0,73 | 0,61 | 27.1 | 20,9 |
| 3.2-64 | 64 | 3,88 | 3.22 | 1,72 | 1,55 | 61,0 | 54,0 | 0,99 | 0,82 | 34,0 | 25,0 |
| 3,2-80(E) | 80 | 6,67 | 4,49 | 1,92 | 1,65 | 66,1 | 52,3 | 1,20 | 0,97 | 43,9 | 36,3 |
| 3,2-80 | 80 | 5.19 | 4,69 | 2.22 | 1,95 | 71,0 | 64,0 | 1.23 | 1.05 | 38,4 | 34,0 |
| 3.2-96(E) | 96 | 8,99 | 8,78 | 2,49 | 2,25 | 82,8 | 77,5 | 1,73 | 1,67 | 59,1 | 55,5 |
| 4,8-40 | 40 | 1,63 | 1,46 | 0,95 | 0,92 | 38,0 | 36,3 | 0,55 | 0,52 | 23,9 | 22,5 |
| 4,8-48 | 48 | 2,45 | 1,86 | 1,24 | 1.02 | 41,3 | 34,0 | 0,77 | 0,60 | 30,0 | 18,0 |
| 4,8-72 | 72 | 5.28 | 4,60 | 1,70 | 1,32 | 57.1 | 47,5 | 1.09 | 0,80 | 40,5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1,80 | 0,79 | 0,62 | 20.6 | 16.1 | 0,87 | 0,72 | 42,0 | 34,0 |
Aplicativo:
O núcleo em favo de mel de para-aramida de extrema resistência para aplicações de ponta é um núcleo não metálico de alto desempenho que pode substituir a fibra de vidro e os materiais do núcleo em favo de mel Nomex® para obter reduções de peso significativas sem sacrificar o desempenho na maioria das aplicações. Os usos do favo de mel de fibra de para-aramida incluem conveses de barcos, cozinhas de aeronaves, pisos, divisórias, bordas dianteiras e traseiras de aeronaves, radomes, flaps, painéis de acesso e portas.
