Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Papel Para-Aramida | Pensamento da folha: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Tamanho da célula: | 2, 3, 5, 8 mm | Dureza: | H18 |
| Altura: | Personalizado | Nome do produto: | Núcleo de favo de mel para-aramida |

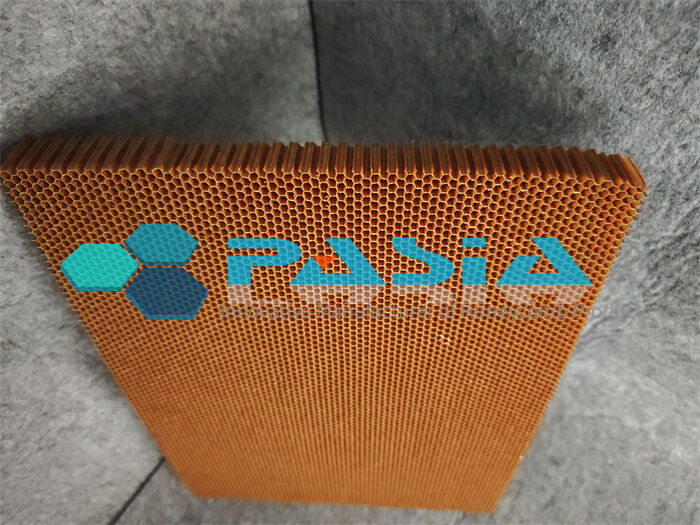

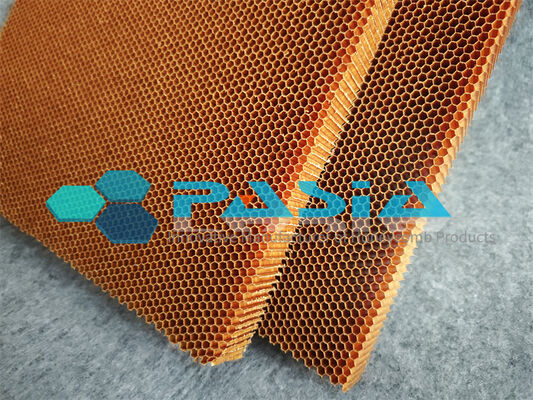

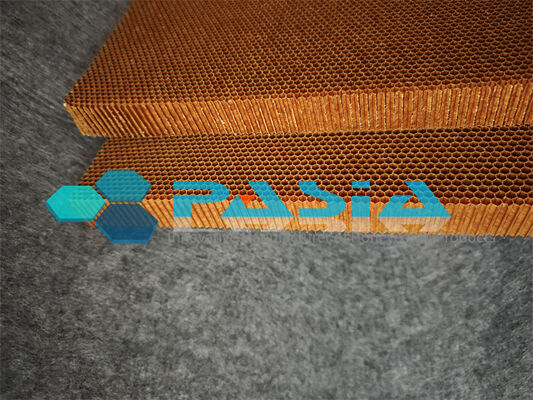

Núcleo de favo de mel de aramida ultraleve para estruturas de fuselagem de drones
O núcleo de favo de mel de aramida ultraleve é um material de núcleo estrutural de alto desempenho projetado especificamente para estruturas de aeronaves não tripuladas (UAV), painéis de fuselagem, asas,e estruturas sandwich compostas. Fabricado a partir de papel de fibras de aramida (meta-aramida (Nomex®) ou para-aramida (Kevlar®)), impregnado com resina fenólica resistente ao calor,Este núcleo de favo de mel produz uma combinação excepcional de baixa densidade, alta resistência específica e desempenho térmico fiável.Os núcleos de favo de mel de aramida tornaram-se um facilitador chave para o design de drones modernos, onde cada grama de peso estrutural poupado traduz-se directamente numa melhoria da eficiência operacional.
Material e construção
O núcleo é produzido a partir de folhas de papel de fibra de aramida ligadas nos nós com adesivo termo-resistente, expandido em uma configuração de célula hexagonal,e depois mergulhado em resina fenólica resistente ao calor e curadoEste processo de fabrico produz uma estrutura celular rígida e leve com geometria celular uniforme e propriedades mecânicas consistentes.As variantes de para-aramida (baseadas em Kevlar®) oferecem um desempenho melhor do que os núcleos de meta-aramida em termos de peso, força, rigidez e resistência à fadiga.Os recentes avanços na tecnologia do papel para-aramida ultraleve, como o Kevlar® N636 de 1 millimetro, permitem agora a construção de núcleos de favo de mel com densidades tão baixas como 20 kg/m3, produzindo painéis sandwich que são 20~30% mais leves do que os núcleos convencionais de metaramida de 29 kg/m3.
Características e benefícios principais
· Densidade ultra-baixa: Disponível em densidades que variam de 20 kg/m3 a 144 kg/m3, com dimensões de células de 1,83 mm a 9,5 mm para atender a diferentes requisitos estruturais.
· Alta relação resistência/peso: rigidez específica até 9 vezes superior à do aço, proporcionando uma capacidade de carga excepcional com uma massa mínima.
· Excelentes performances de compressão e cisalhamento: a resistência à compressão estabilizada atinge até 3,9 MPa a uma densidade de 64 kg/m3, com uma resistência à cisalhamento das placas até 2,0 MPa (direção L).
· Resistência ao fogo: Propriedades de autoextinção conformes com a FAR 25.853 para os interiores das cabines e com a FAR 25.855 para os compartimentos de carga.
· Estabilidade térmica: temperatura de funcionamento até 180°C, com uma retenção da resistência à compressão em plano superior a 85% e uma retenção do desempenho de cisalhamento superior a 65% em condições de alta temperatura.
· Resistência à corrosão e ao ambiente: Resistente à água, óleo, combustível e ao crescimento de fungos, garantindo durabilidade a longo prazo em diversos ambientes de funcionamento.
· Excelentes propriedades dielétricas: a baixa constante dielétrica torna-o adequado para estruturas radomáticas e adjacentes a antenas.
· Boa formabilidade: pode ser transformada por calor em formas curvas e contornadas para geometrias complexas da fuselagem.
Propriedades mecânicas do núcleo de favo de mel Nomex
| Tamanho da célula do favo de mel (mm)) |
Densidade (Kg/m)3) |
Resistência à compressão normal (MPa) | Propriedades de cisalhamento em plano ((Mpa) | ||||
| Materiais de núcleo puro | Estrutura de sanduíche | Força | Modulo | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propriedades mecânicas do Nomex Honeycomb Core 2
| Tipo de núcleo | Densidade (kg/m3) |
Stab.comp.str (Mpa) |
L Propriedades de cisalhamento ((Mpa) | W Propriedades de cisalhamento ((Mpa) | |||||||
| Força | Modulo | Força | Modulo | ||||||||
| Tipo | Min Ind | Tipo | Min Ind | Tipo | Min Ind | Tipo | Min Ind | Tipo | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Aplicação:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applicationsAs aplicações do favo de mel de fibra para-aramida incluem convés de barcos, galerias de aeronaves, pisos, divisórias, bordas dianteiras e traseiras de aeronaves, radomas, abas, painéis de acesso e portas.
