Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | NOMEX | Pensamento da folha: | 0,05, 0,06 ou 0,076 mm |
|---|---|---|---|
| Tamanho da célula: | 2, 3, 5, 8 mm | Dureza: | H18 |
| Altura: | Personalizado | Nome do produto: | Núcleo de favo de mel de papel nomex |

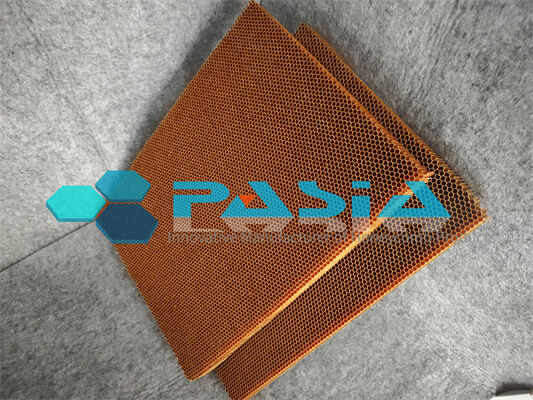

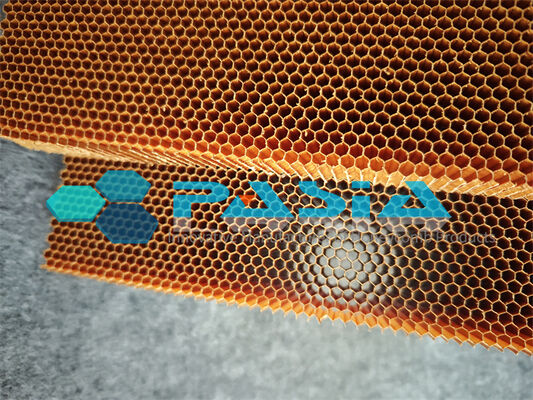

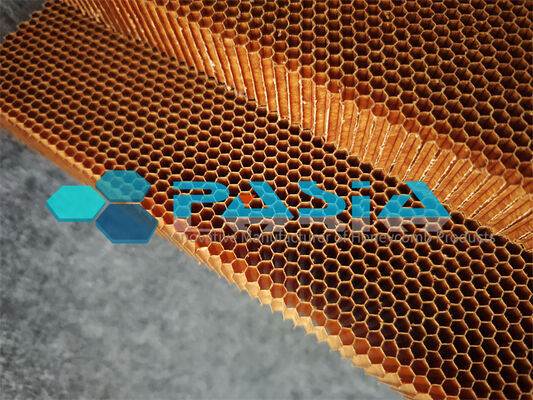

Núcleo de favo de mel Nomex de isolamento térmico resistente ao fogo com alta resistência e baixo peso para indústria aeroespacial e aviação
Núcleo Honeycomb Nomex® – Projetado para Excelência Aeroespacial
Relação entre alta resistência e baixo peso | Resistente ao fogo | Isolamento Térmico
Introdução
No exigente mundo aeroespacial e da aviação, cada grama conta – e cada margem de segurança é importante. O núcleo alveolar Nomex® oferece o equilíbrio ideal: resistência estrutural excepcional com densidade notavelmente baixa, combinada com resistência inerente ao fogo e isolamento térmico superior. Projetado a partir de folhas de papel de meta‑aramida revestidas e coladas com resina fenólica resistente ao calor, este material de núcleo não metálico tornou-se o padrão da indústria para estruturas sanduíche onde o desempenho, a segurança e a eficiência de peso não são negociáveis.
Relação resistência/peso incomparável
O núcleo em favo de mel Nomex® oferece excelente resistência e rigidez com ganho mínimo de peso. A geometria hexagonal da célula oferece desempenho mecânico superior – alta resistência à compressão, propriedades excepcionais de cisalhamento da placa e notável tenacidade – tudo em densidades que reduzem drasticamente a massa estrutural.
A recompensa: menor consumo de combustível, maior capacidade de carga útil e maior eficiência geral da aeronave. Em muitas aplicações aeroespaciais, o honeycomb Nomex® substituiu núcleos de alumínio mais pesados e suscetíveis à corrosão, proporcionando o mesmo ou melhor desempenho por uma fração do peso.
Resistência ao fogo em que você pode confiar
A segurança é fundamental na aviação — e o núcleo em forma de colmeia Nomex® é projetado para atender aos mais rigorosos padrões de segurança contra incêndio. Com excelentes propriedades de resistência ao fogo e autoextinguíveis, atende aos requisitos FAR 25.583 e FAR 25.853. O material exibe um perfil de decomposição em dois estágios – a resina fenólica degrada entre 350–450°C e a fibra de aramida entre 450–600°C – formando um resíduo protetor de carvão de 25–35% que atua como uma barreira contra fogo.
Isso se traduz em tempos de ignição estendidos, baixas taxas de liberação de calor e emissões mínimas de fumaça e toxicidade (baixo OSU) – fundamental para a construção de aeronaves de transporte.
Isolamento Térmico Superior
Além da proteção contra incêndio, o núcleo em favo de mel Nomex® oferece isolamento térmico eficaz. Com uma condutividade térmica efetiva (kₑff) normalmente variando de 0,03 a 0,06 W/mK, serve como uma excelente barreira térmica em construções de painéis sanduíche. Esta propriedade isolante inerente ajuda a manter o conforto da cabine, protege equipamentos sensíveis de temperaturas extremas e contribui para o gerenciamento térmico geral nas estruturas das aeronaves.
Construído para o ambiente aeroespacial
O núcleo em favo de mel Nomex® foi projetado para suportar as condições operacionais mais adversas:
· Resistência à corrosão contra água, óleo e combustível
· Capacidade de alta temperatura com temperaturas de serviço de até 180°C (356°F)
· Excelentes propriedades dielétricas para aplicações que requerem isolamento elétrico
· Resistência à água e fungos para durabilidade a longo prazo
· Fácil usinabilidade - facilmente cortado, moldado e adequado para colagem adesiva
Aplicações Aeroespaciais
O núcleo honeycomb Nomex® é confiável em todo o espectro de plataformas de aviação:
Aeroestruturas de Interiores de Aeronaves
Pisos (densidades variáveis de acordo com o nível de serviço) Bordas de ataque e de fuga
Paredes laterais, tetos e compartimentos superiores Componentes da fuselagem
Cozinhas e divisórias Radomes e carenagens
Forros de carga Pás de rotor de helicóptero
Anteparas Portas do trem de pouso
Interiores comerciais, empresariais e VIP Naceles do motor e carenagens das asas à carroceria
A maioria dos painéis internos de aeronaves comerciais é feita com esse material central — principalmente devido à sua resiliência, combinação de baixa densidade/células pequenas e resistência comprovada ao fogo.
Propriedades Mecânicas do Núcleo Honeycomb Nomex
| Tamanho da célula do favo de mel (mm)) |
Densidade (Kg/m3) |
Resistência à compressão simples (MPa) | Propriedades de cisalhamento simples (Mpa) | ||||
| Material de núcleo puro | Estrutura sanduíche | Força | Módulo | ||||
| eu | C | eu | C | ||||
|
1,83 |
48 | 1,8 | 2.28 | 1,38 | 0,79 | 88 | 45 |
| 64 | 3.12 | 3,83 | 1,81 | 1.11 | 100 | 57 | |
|
2,75 |
32 | 0,92 | 1,0 | 0,79 | 0,46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1,48 | 0,86 | 121 | 54 | |
| 72 | 3,93 | 4.26 | 2,62 | 1,45 | 151 | 65 | |
Propriedades mecânicas do Nomex Honeycomb Core 2
| Tipo de núcleo | Densidade (kg/m3) |
Stab.comp.str (Mpa) |
Propriedades de cisalhamento L (Mpa) | Propriedades de cisalhamento W (Mpa) | |||||||
| Força | Módulo | Força | Módulo | ||||||||
| Tipo | Ind mínimo | Tipo | Ind mínimo | Tipo | Ind mínimo | Tipo | Ind mínimo | Tipo | Ind mínimo | ||
| 3.2-29 | 29 | 0,77 | 0,60 | 0,56 | 0,47 | 25,9 | 17.4 | 0,35 | 0h30 | 14,5 | 11.3 |
| 3.2-48 | 48 | 2,35 | 1,92 | 1.22 | 1.03 | 44,5 | 34,5 | 0,73 | 0,61 | 27.1 | 20,9 |
| 3.2-64 | 64 | 3,88 | 3.22 | 1,72 | 1,55 | 61,0 | 54,0 | 0,99 | 0,82 | 34,0 | 25,0 |
| 3,2-80(E) | 80 | 6,67 | 4,49 | 1,92 | 1,65 | 66,1 | 52,3 | 1,20 | 0,97 | 43,9 | 36,3 |
| 3,2-80 | 80 | 5.19 | 4,69 | 2.22 | 1,95 | 71,0 | 64,0 | 1.23 | 1.05 | 38,4 | 34,0 |
| 3.2-96(E) | 96 | 8,99 | 8,78 | 2,49 | 2,25 | 82,8 | 77,5 | 1,73 | 1,67 | 59,1 | 55,5 |
| 4,8-40 | 40 | 1,63 | 1,46 | 0,95 | 0,92 | 38,0 | 36,3 | 0,55 | 0,52 | 23,9 | 22,5 |
| 4,8-48 | 48 | 2,45 | 1,86 | 1,24 | 1.02 | 41,3 | 34,0 | 0,77 | 0,60 | 30,0 | 18,0 |
| 4,8-72 | 72 | 5.28 | 4,60 | 1,70 | 1,32 | 57.1 | 47,5 | 1.09 | 0,80 | 40,5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1,80 | 0,79 | 0,62 | 20.6 | 16.1 | 0,87 | 0,72 | 42,0 | 34,0 |
Aplicativo:
O núcleo em favo de mel de para-aramida de extrema resistência para aplicações de ponta é um núcleo não metálico de alto desempenho que pode substituir a fibra de vidro e os materiais do núcleo em favo de mel Nomex® para obter reduções de peso significativas sem sacrificar o desempenho na maioria das aplicações. Os usos do favo de mel de fibra de para-aramida incluem conveses de barcos, cozinhas de aeronaves, pisos, divisórias, bordas dianteiras e traseiras de aeronaves, radomes, flaps, painéis de acesso e portas.
