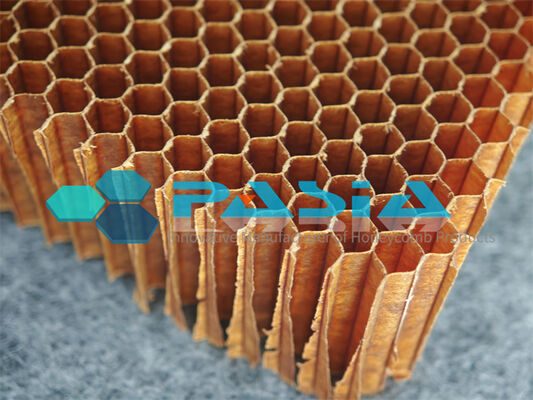

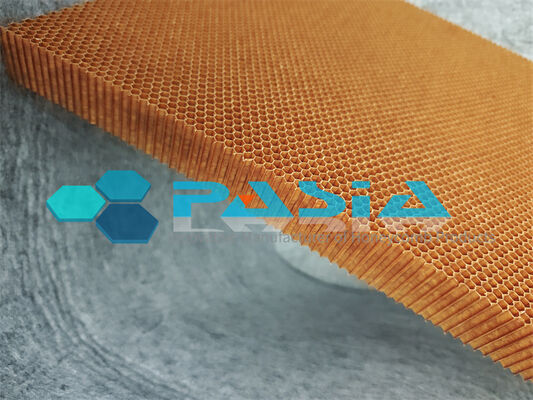

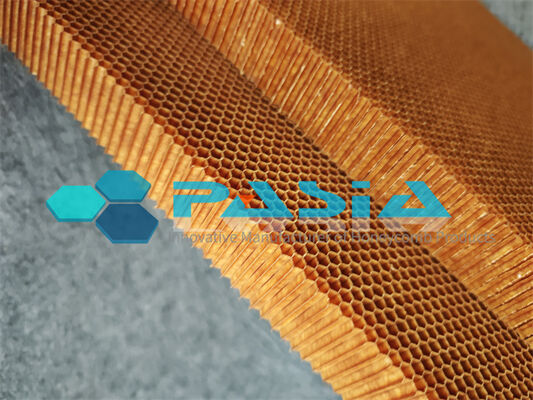

Cobre de mel de aramida de núcleo flexível para peças em forma de três dimensões que requerem isolamento e não condutividade

Cobre de mel de aramida de núcleo flexível para peças em forma de três dimensões que requerem isolamento e não condutividade

1O Desafio ⁠ Quando os Núcleos Planos Falham

Os núcleos rígidos convencionais de favo de mel são projetados para painéis planos ou ligeiramente curvos, mas quando o seu projeto requer curvas compostas, raios apertados, conchas de duplo contorno ou geometrias 3D desenhadas profundamente,fivela de núcleo de células hexadecimais padrão, rugas ou fraturas durante a formação, comprometendo a integridade estrutural e aumentando as taxas de sucata.

Pior ainda, se essa peça 3D também tem de isolar contra calor ou vibração e permanecer eletricamente não condutora para transparência de RF ou isolamento galvânico, as opções de materiais encolhem drasticamente.

O nosso Flex Core Aramid Honeycomb foi desenvolvido especificamente para resolver este trilemma: formável em formas 3D complexas, termicamente/acusticamente isolante,e inerentemente não condutoras, sem sacrificar a resistência leve que as fibras de aramida fornecem.

---

2O que é o Favo de Amido Aramid Flex Core?

Ao contrário do favo de mel hexagonal padrão com linhas de nó rigidamente ligadas, o Flex Core apresenta um padrão de ligação de nó controlado e expandido que permite que as paredes celulares se articulem e cortem dentro do plano.Esta arquitetura única dá ao núcleo excepcional drapeability e conformability, permitindo-lhe seguir contornos 3D complexos durante os processos de formação a quente ou de embalagem a vácuo, tal como um tecido, mas com a resistência à compressão de um núcleo estrutural.

Está disponível em variantes de sobre-expansão (OX) e baixa densidade, com sistemas de resina fenólica ou poliimida adaptados à sua temperatura de formação e ambiente de serviço.

---

3. Característica #1 ️ Formabilidade 3D superior para geometrias complexas

O favo de mel padrão resiste ao corte no plano; o Flex Core abraça-o.

· Capacidade de formação: obtém curvatura composta com raios tão apertados como ≥ 3 mm (dependendo da densidade e do tamanho da célula) sem ruptura da parede celular ou telegrafia de superfície.
· Flexibilidade de processamento: compatível com prensas de moldagem a quente, curagem em autoclave e moldagem a base de matriz combinada.Redução de resíduos de limpeza até 40%.
· Estabilidade dimensional após a formação: A estrutura do nó articulado bloqueia a forma formada após o recurado com resina, mantendo contornos dentro de ± 0.5 mm sobre comprimentos de cordas de 1 metro  críticos para superfícies aerodinâmicas e radomas montados a fio.

Aplicação no mundo real: capas de motor de helicóptero formadas em uma peça, inserções de monocoque de carros de corrida com curvatura composta,e de aeronaves de dupla curvatura secções de borda dianteira todos anteriormente impossíveis com favo de mel padrão.

---

4Característica n.o 2 Performance de isolamento térmico e acústico

Em gabinetes de forma 3D, compartimentos de motores, cápsulas de cabine ou entradas de gaseiras, a gestão do calor e do ruído é tão crítica quanto o suporte estrutural.

Isolamento térmico

A arquitetura de célula fechada (ou parcialmente aberta) retém o ar estagnado, atingindo uma condutividade térmica tão baixa como 0,035 W/m·K a 25°C, comparável aos isoladores de espuma de qualidade superior.
· A matriz aramida/fenólica mantém as suas propriedades isolantes até 180°C contínuas (picos até 220°C), evitando a absorção de calor das peles do lado quente para os elementos estruturais do lado frio.
· Reduz ou elimina a necessidade de cobertores de barreira térmica separados, poupando peso e complexidade da instalação.

Diminuição acústica/vibração

As paredes flexíveis das células dissipam a energia vibratória através de atrito em microescala nas juntas dos nós, proporcionando um fator de perda (tan δ) de 0,02 ‰ 0.05 na faixa de 500 ∼ 2000 Hz ≈ significativamente superior à dos núcleos rígidos.
· Ideal para reduzir o ruído da cabine em aeronaves, vagões ferroviários e embarcações marítimas, onde as paredes curvas e os painéis de teto em forma são padrão.

---

5Característica n.o 3 Não-condutividade inerente (elétrica e galvânica)

Para peças em forma 3D que abrigam antenas, sistemas de radar ou eletrônicos sensíveis ou que se ligam a peles de fibra de carbono, a não condutividade não é um luxo; é um mandato de segurança e desempenho.

Transparência dielétrica

· Constante dielétrica (εr): 1,2 ± 1,5 (dependendo da densidade e da frequência, 1 ± 18 GHz).
· Tangente de perda (tan δ): < 0.01, assegurando uma atenuação mínima do sinal.
· Isto torna o Flex Core o núcleo preferido para radomas 3D, carenagens de antenas e antenas reflectoras de satélite, onde a integridade do sinal deve ser preservada através de uma abertura curva.

Isolamento elétrico

· Resistividade de volume: > 1015 Ω·cm·a verdadeiro isolante elétrico.
· Resiste a uma quebra dielétrica de > 20 kV/mm, protegendo a electrónica contra arcos ou curtocircuitos em ambientes de alta altitude ou de elevada umidade.

Isolamento galvânico

· Ao contrário do alumínio, o Flex Core é 100% não-metálico.sem interfaces propensas à corrosãoIsto é especialmente vital para as capas de propulsores navais em forma 3D, os gabinetes das plataformas offshore e as capas das caixas de baterias dos automóveis.

Propriedades mecânicas do núcleo de favo de mel Nomex

Propriedades mecânicas do Nomex Honeycomb Core 2

Aplicação:

Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applicationsAs aplicações do favo de mel de fibra para-aramida incluem convés de barcos, galerias de aeronaves, pisos, divisórias, bordas dianteiras e traseiras de aeronaves, radomas, abas, painéis de acesso e portas.
